Câu 3. Một thanh dây dẫn MN trượt trên khung dây kim loại kín hình chữ nhật ABCD đặt trong từ trường...

Question

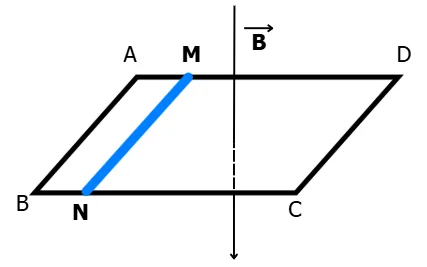

Câu 3. Một thanh dây dẫn MN trượt trên khung dây kim loại kín hình chữ nhật ABCD đặt trong từ trường đều có độ lớn cảm ứng từ B = 0,4 T được mô tả như hình vẽ. Các đoạn dây dẫn làm khung có tiết diện đều, đồng chất và có điện trở R ABCD = 16,0 Ω. Thanh MN trượt đều với tốc độ 10,0 m/s sao cho M tiếp xúc với cạnh AD, N tiếp xúc với cạnh BC, MN song song với AB và thanh trượt về phía bên phải. Biết điện trở của thanh MN là r MN = 1,0 Ω, MN = AB = CD = 20 cm. a) Dòng điện qua thanh MN có chiều từ M đến N. b) Độ lớn suất điện động cảm ứng trong thanh khi nó chuyển động là 0,8 V. c) Tại thời điểm mà MA = MD thì hiệu điện thế U MN = 0,64 V. d) Cường độ dòng điện cực tiểu trong mạch là 0,05 A.

Accepted Answer

Câu 3. Một thanh dây dẫn MN trượt trên khung dây kim loại kín hình chữ nhật ABCD đặt trong từ trường đều có độ lớn cảm ứng từ B = 0,4 T được mô tả như hình vẽ. Các đoạn dây dẫn làm khung có tiết diện đều, đồng chất và có điện trở R ABCD = 16,0 Ω. Thanh MN trượt đều với tốc độ 10,0 m/s sao cho M tiếp xúc với cạnh AD, N tiếp xúc với cạnh BC, MN song song với AB và thanh trượt về phía bên phải. Biết điện trở của thanh MN là r MN = 1,0 Ω, MN = AB = CD = 20 cm. A. Dòng điện qua thanh MN có chiều từ M đến N. B. Độ lớn suất điện động cảm ứng trong thanh khi nó chuyển động là 0,8 V. C. Tại thời điểm mà MA = MD thì hiệu điện thế U MN = 0,64 V. D. Cường độ dòng điện cực tiểu trong mạch là 0,05 A. Nội dung Đúng Sai a Dòng điện qua thanh MN có chiều từ M đến N. S b Độ lớn suất điện động cảm ứng trong thanh khi nó chuyển động là 0,8 V. Đ c Tại thời điểm mà MA = MD thì hiệu điện thế U MN = 0,64 V. Đ d Cường độ dòng điện cực tiểu trong mạch là 0,05 A. S Hướng dẫn giải A. SAI Ta xét phần khung dây MNCD, khi thanh MN trượt đều về phía bên phải thì diện tích S MNCD giảm, từ thông xuyên qua mặt phẳng khung dây giảm → Xảy ra hiện tượng cảm ứng điện từ và ta xác định được dòng điện trong thanh MN có chiều từ N đến M (ta có thể xác định tượng tự với khung dây AMNB). B. ĐÚNG Suất điện động cảm ứng trong thanh: Với là góc hợp bởi và . C. ĐÚNG Khi MA = MD, chu vi của hai phần khung dây bằng nhau. Vậy điện trở ngoài của mỗi khung dây: Điện trở tương đương ở mạch ngoài trong trường hợp này: Cường độ dòng điện chạy trong mạch: Hiệu điện thế của U MN : D. SAI Ta có điện trở mạch ngoài có giá trị: Cường độ dòng điện chạy trong mạch: Để I min thì (R 1 .R 2 ) max . Áp dụng bất đẳng thức Cauchy, để (R 1 .R 2 ) max thì: Tức khi này thanh ray phải nằm chính giữa (tương tự như trường hợp nhận định c). Vì vậy, dòng điện cực tiểu trong mạch là 0,16 A.
