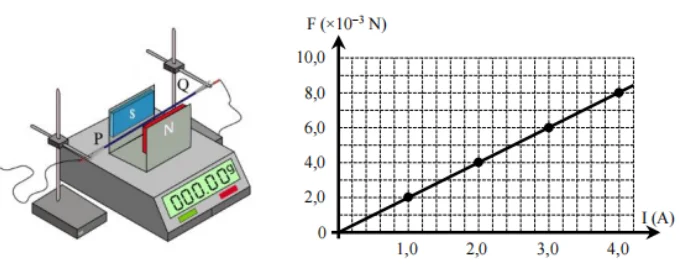

Câu 3. Một nhóm học sinh tiến hành thí nghiệm đo độ lớn cảm ứng từ B của từ trường đều của nam châm chữ U với bộ thí nghiệm cân lực từ như hình. Chiều dài dây dẫn PQ mang dòng điện đặt trong từ trường đều bằng 15 cm và thu được kết quả sự phụ thuộc của lực từ tác dụng lên đoạn dây theo cường độ dòng điện đi qua dây như đồ thị bên dưới. Biết dây dẫn vuông góc với các đường sức từ của nam châm và cùng nằm trên mặt phẳng nằm ngang.

a) Độ lớn của lực từ tác dụng lên đoạn dây theo kết quả trong thí nghiệm tỉ lệ thuận với cường độ dòng điện qua dây dẫn.

b) Khi dòng điện có chiều từ P đến Q thì lực từ tác dụng lên đoạn dây có chiều thẳng đứng hướng lên.

c) Đoạn dây dẫn PQ được giữ cố định, khi dòng điện có chiều từ P đến Q thì số chỉ của cân sẽ giảm đi so với khi chưa có dòng điện.

d) Từ kết quả của đồ thị, độ lớn trung bình của cảm ứng từ B có thể tính được là 20.10–3 T.
