Câu 3. Hình vẽ bên là một mô hình của một động cơ điện một chiều. Trong hình bên có một nguồn điện có suất điện động không đổi không có điện...
Đề bài

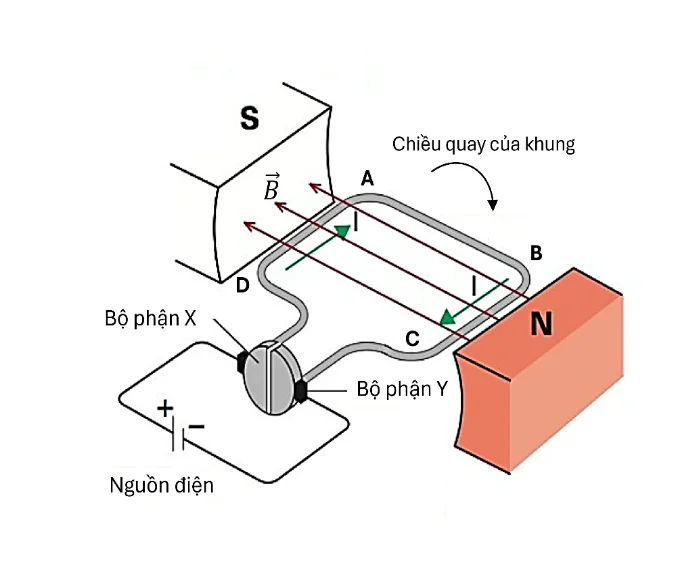

Câu 3. Hình vẽ bên là một mô hình của một động cơ điện một chiều. Trong hình bên có một nguồn điện có suất điện động không đổi không có điện trở trong. Khung dây phẳng, cứng, hình chữ nhật ABCD có tổng điện trở của khung là Xem từ trường là đều với cảm ứng từ cho biết ban đầu các đường sức từ song song với cạnh AB. Bộ phận X là một phần cứng, gắn liền với khung dây, có dạng hai vành tròn cách nhau bằng một khe nhỏ. Bộ phận Y là phần cứng gắn liền với nguồn điện, tiếp xúc và có thể trượt lên bề mặt của bộ phận X. Cả hai bộ phận X và Y đều dẫn điện. Bỏ qua suất điện động cảm ứng khi khung dây quay trong từ trường.
a) Cường độ dòng điện chạy trong khung dây là 60 mA.
b) Chiều quay của khung trong hình là không đúng.
c) Nhờ có bộ phận X và bộ phận Y, khung dây có thể quay mà không kéo theo nguồn điện.
d) Khi dòng điện không đổi được duy trì ổn định, khung dây quay với chiều không đổi.
