Câu 3. Hình bên dưới là một thiết bị có thể dùng để xác định độ lớn cảm ứng từ Trái Đất. Bộ thí nghiệm gồm một nguồn điện, một cuộn dây tròn...

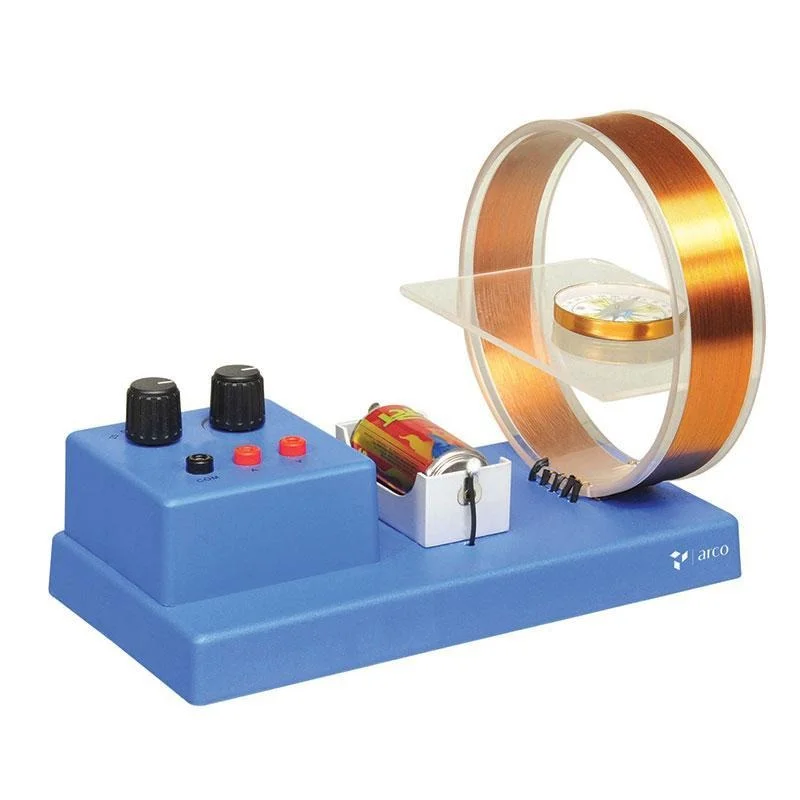

Câu 3. Hình bên dưới là một thiết bị có thể dùng để xác định độ lớn cảm ứng từ Trái Đất. Bộ thí nghiệm gồm một nguồn điện, một cuộn dây tròn gồm  vòng dây có bán kính cm, một la bàn đặt trong cuộn dây sao cho tâm quay tự do của kim la bàn trùng với tâm của cuộn dây, các núm xoay điều chỉnh cường độ dòng điện chạy trong cuộn dây. Cho biết cảm ứng từ tại tâm của vòng dây có độ lớn được tính theo công thức:

Với I là cường độ dòng điện qua các vòng dây.

Trường hợp 1: Ban đầu, đặt thiết bị sao cho kim la bàn cân bằng theo phương vuông góc với mặt phẳng cuộn dây.

Trường hợp 2: Ban đầu, đặt thiết bị sao cho kim la bàn cân bằng trùng với phương đường kính của cuộn dây.

a) Trường hợp 1: Khi bật công tắc cho dòng điện chạy qua cuộn dây, kim nam châm lệch đi một góc  nhọn .

b) Trường hợp 2: Khi bật công tắc cho dòng điện chạy qua cuộn dây, kim nam châm lệch đi một góc  nhọn .

c) Xét trường hợp 2. Theo thông số tham khảo, cảm ứng từ Trái Đất tại tâm vòng dây có độ lớn khoảng Với dòng điện 40 mA, suy ra góc lệch phải là khoảng .

d) Với dòng điện 40 mA, thực tế kim la bàn lệch khỏi phương ban đầu một góc  Cảm ứng từ Trái Đất có độ lớn đo được là khoảng 44,3
